SMP系列產品
產品型號：SMP系列產品
產品描述：
適用于要求可靠性高模塊化密集安裝的場合。
產品特點：
SMP系列產品
SMP系列產品是一種超小型推入式射頻同軸連接器，具有體積小、重量輕、插拔迅速、工作頻帶寬等特點，使用頻率達40GHz，其中插頭具有全擒縱、有限擒縱和光孔三種界面形式，
板間連...
- 產品概述
- 技術參數
- 功能特點
-

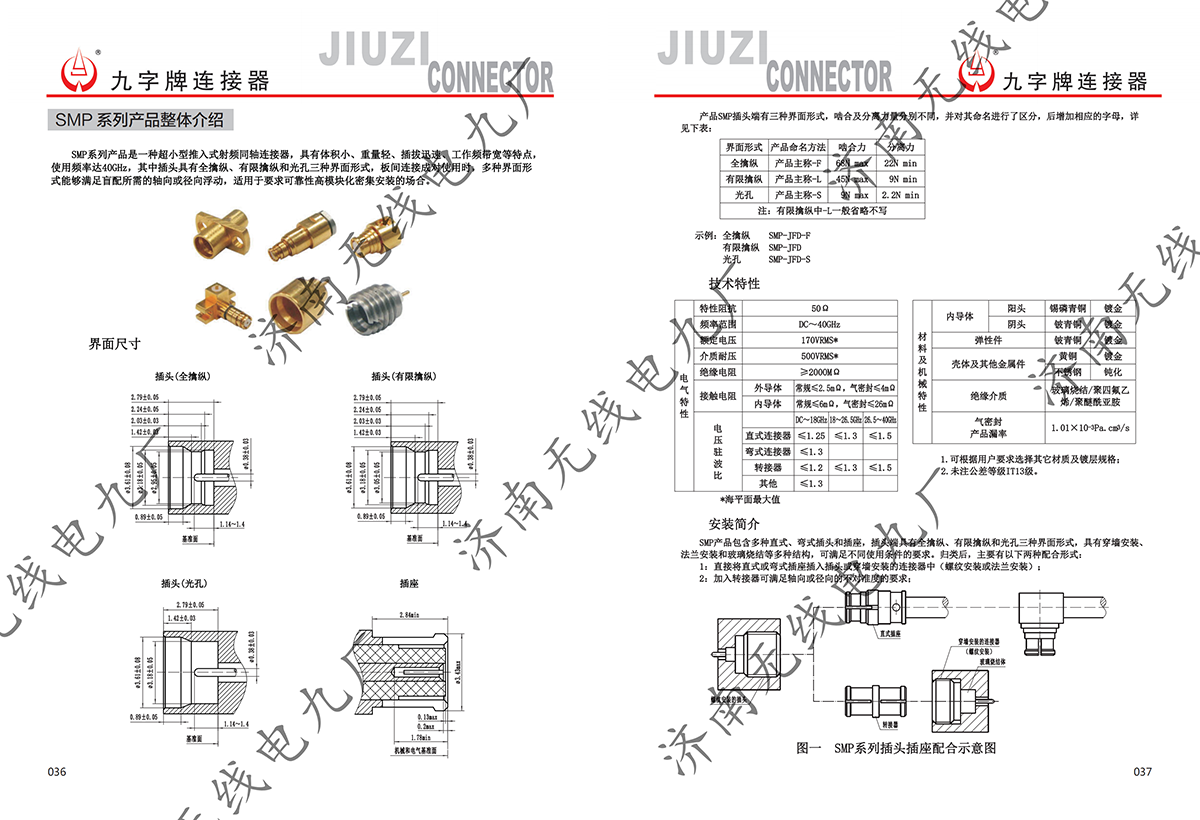

SMP系列產品
SMP系列產品
SMP系列產品是一種超小型推入式射頻同軸連接器，具有體積小、重量輕、插拔迅速、工作頻帶寬等特點，使用頻率達40GHz，其中插頭具有全擒縱、有限擒縱和光孔三種界面形式，

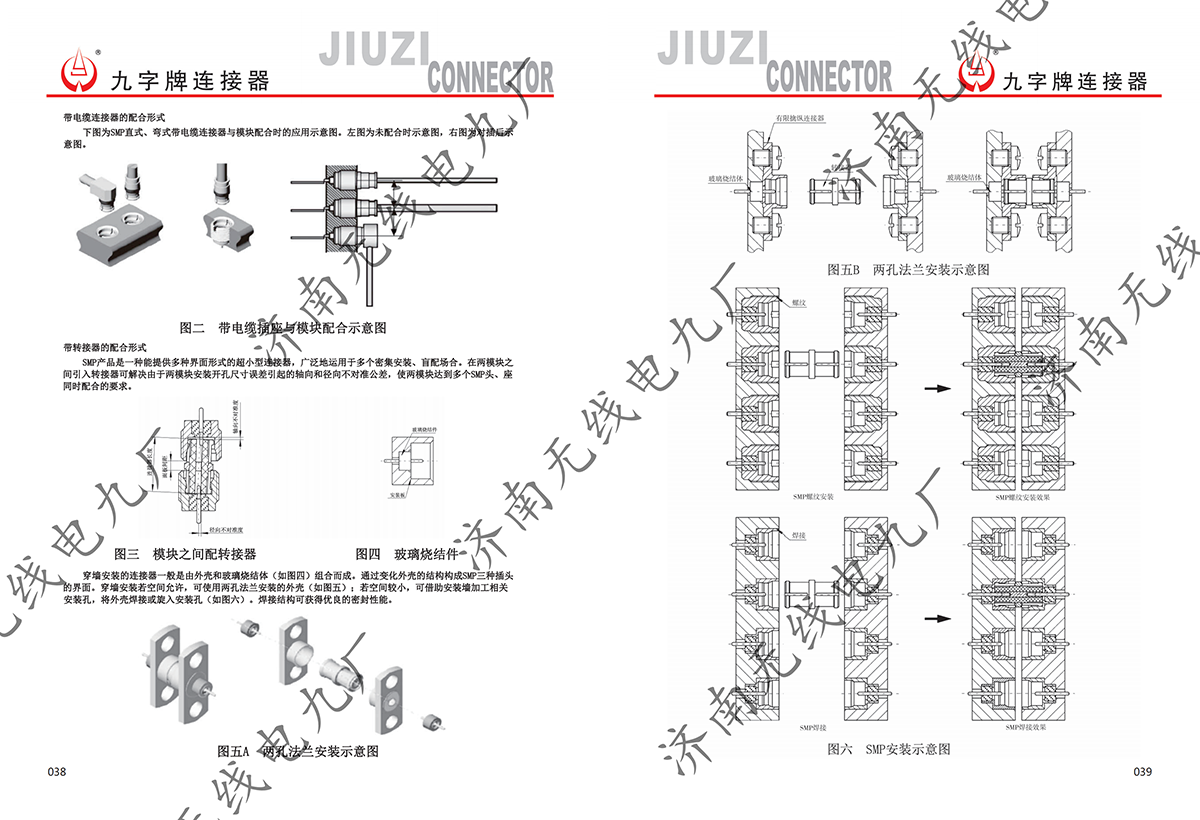

板間連接成對使用時，多種界面形式能夠滿足盲配所需的軸向或徑向浮動，適用于要求可靠性高模塊化密集安裝的場合。
電氣特性：
特性阻抗：50Ω
頻率范圍：DC~40GHz
額定電壓：170VRMS*（海平面最大值）
介質電壓：500VRMS*（海平面最大值）
電壓駐波比：
頻率范圍：DC~18GHz 18~26.5GHz 26.5~40GHz
直式連接器：≤1.25 ≤1.3 ≤1.5
彎式連接器：≤1.3
轉接器： ≤1.2 ≤1.3 ≤1.5
其他： ≤1.3
接觸電阻：
外導體：常規≤2.5mΩ；氣密封≤4mΩ
內導體：常規≤6mΩ；氣密封≤26mΩ
絕緣電阻：≥2000MΩ
材料及機械特性：
內導體：
陽頭：錫磷青銅 鍍金
陰頭：鈹青銅 鍍金
彈性件：鈹青銅 鍍金
殼體及其他金屬件：黃銅 鍍金；不銹鋼 鈍化
絕緣介質：玻璃燒結/聚四氟乙烯/聚醚酰亞胺
氣密封產品漏率：1.01*10^-3Pa·cm3/s

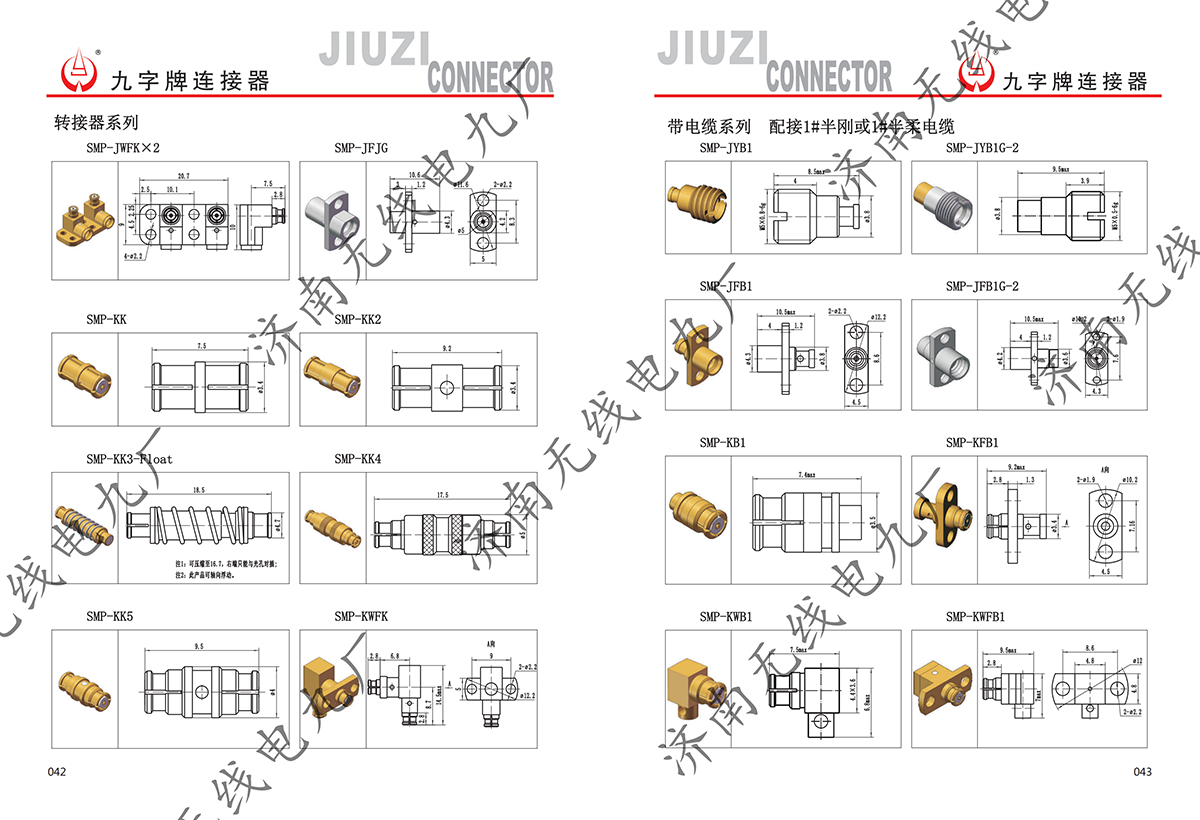

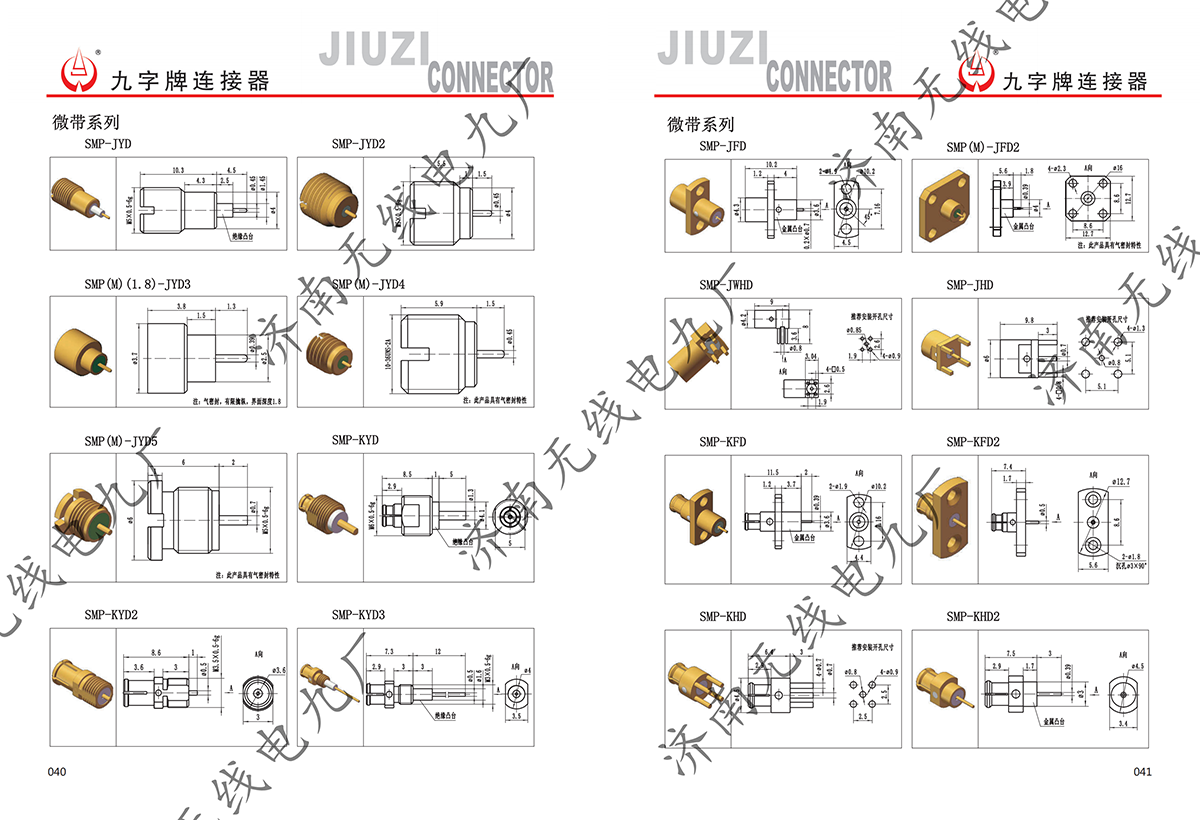

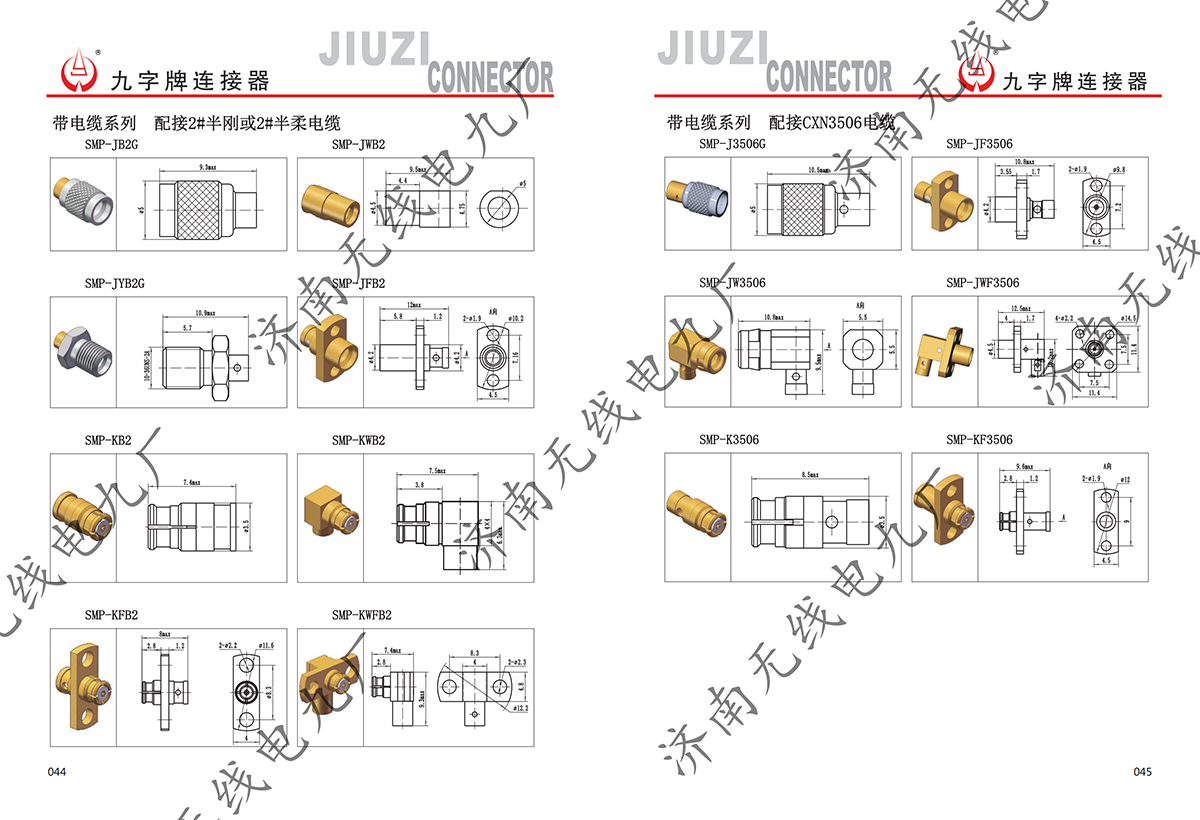

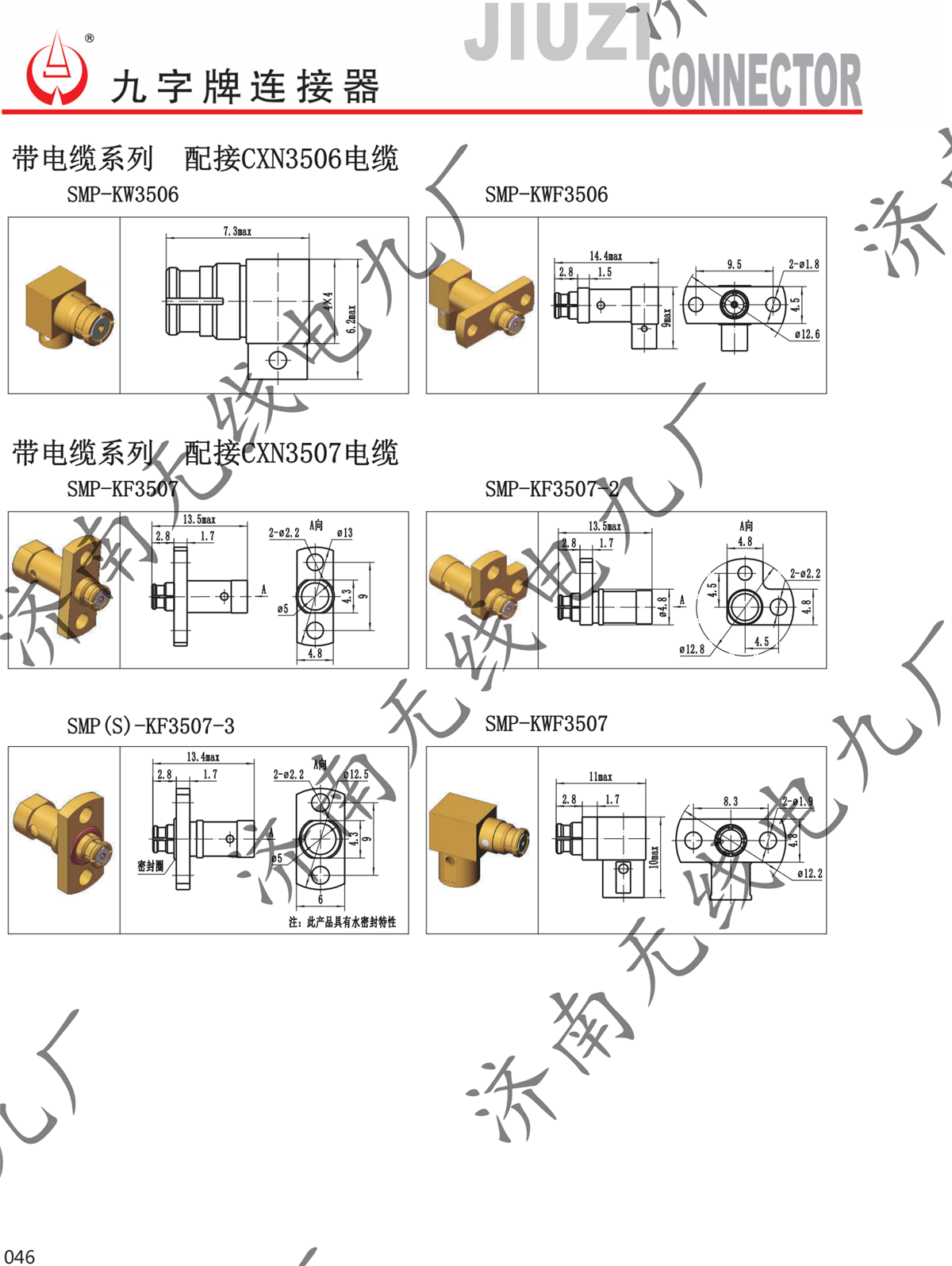

產品SMP插頭端有三種界面形式，嚙合及分離力量分別不同，并對其明明進行了區分，后增加相應的字母。
界面形式 產品命名方法 嚙合力 分離力
全擒縱 產品主稱-F 68N max 22N min
有限擒縱 產品主稱-L 68N max 22N min
光孔 產品主稱-S 68N max 22N min
注：有限擒縱中-L一般省略不寫。
